Üretim Süreci

ÜRETİM

Dağıtım trafolarımız her türlü iklim ve çalışma koşulları altında uzun yıllar hizmet verebilecek şekilde üretilmektedir. Transformatörlerimiz 3 fazlı, yağ soğutmalı olup 25 kVA ile 2500 kVA arasında standart üretim, 15 MVA’ya kadar özel üretim istenilen gerilimlerde imal edilmektedir. Transformatörlerimiz dahili ve harici kullanıma uygundur. Genleşme depolu veya hermetik tipte yapılmaktadır. Dağıtım şebekelerinde meydana gelebilecek kısa devre ve aşırı gerilimlere dayanıklıdır. Bağlantı şekilleri standartlar gereğine uygun olarak müşteri istekleri doğrultusunda gerçekleştirilir.

- Bir fazlı veya üç fazlı,

- Yağa daldırılmış

- Tabi soğutmalı (ONAN)

- Cebri soğutmalı (ONAF)

- Atmosfere açık genleşme depolu

- Atmosfere tam kapalı hermetik

- Boşta kademe değiştiricili veya yük altında kademe değiştiricili

- Kablo kutulu veya davlumbazlı

- Porselen izolatörlü veya epoksi reçine izolatörlü olmak üzere müşteri isteğine, TS 267, IEC60076 standartlarına göre üretilir ve standartlarda ön görülen rutin testler uygulanmış olarak sevk edilir. Tip testler ve özel testler istenildiğinde kendi laboratuarımızda gerçekleştirilir. Ayrıca, müşterilerimizin talebine göre yağlı özel tip transformatör ve reaktörlerde üretilmektedir.

ÜRETİM SÜREÇLERİ

Sargılar:

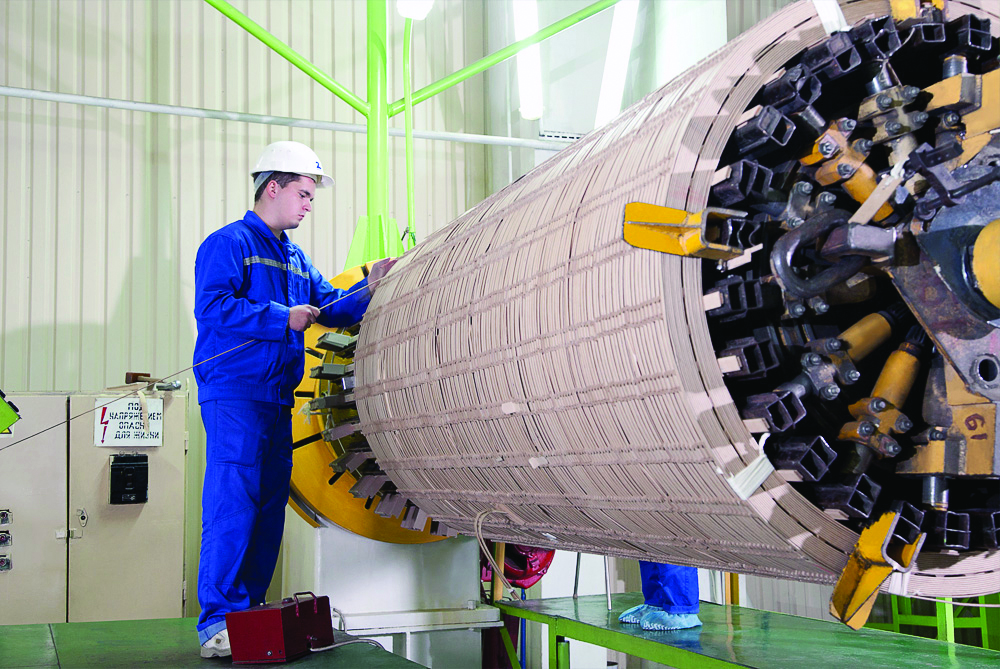

Trafo sargılarımız silindirik tiptedir. Küçük akımlarda emaye izoleli yuvarlak kesitli, büyük akımlarda kağıt ile izoleli dikdörtgen kesitli elektrolitik bakır iletken kullanılmaktadır. Alçak gerilim sargılarından geçen büyük akımların homojen dağılımını sağlamak gayesi ile sargı kesitleri çok sayıda paralel iletken kullanılarak imal edilmektedir. Yüksek gerilim sargıları, aşırı gerilimlere karşı hat potansiyeline getirilmiş elektrostatik ekranlarla korunmuştur. Trafo sargılarının soğutulması, soğutma yağının doğal dolaşımı yönündeki, dikey soğutma kanallarını ile sağlanmaktadır.

Transformatör Nüvesi:

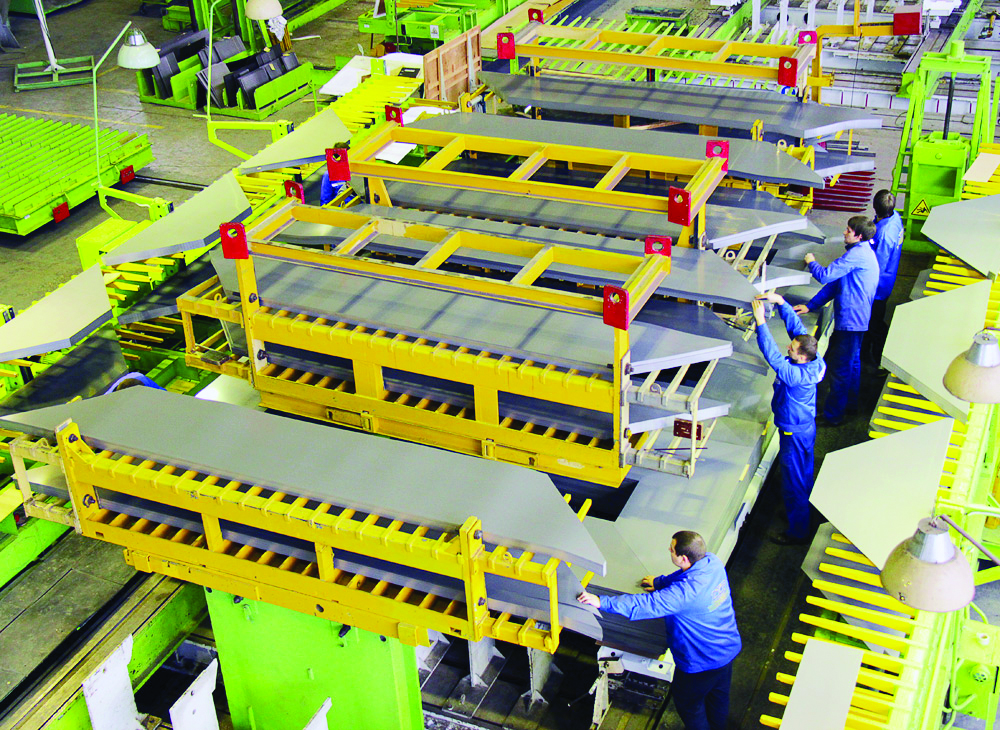

Transformatör nüvesi düşük kayıplı, soğuk çekilmiş ve kristalleri yönlendirilmiş silisli sacdan imal edilmektedir. Nüve müşteri tarafından talep edilen yüksüz kayıplara bağlı olarak ZDHK, MOH,M1,M2,M3,M4 VE M5 kalitede elektriksel silisli saçlardan oluşturulur.

Çekirdek tipidir. Üç bacak ve onları birleştiren iki boyunduruktan oluşur. Üç faza ait sargılar bacaklar üzerine geçmiştir.

Kazan:

Transformatör kazanları ve kapakları orta sertlikteki çelikten imal edilirler. Kazan yüzeyleri aynı zamanda soğutucu görevini yerine getiren dalga duvar panellerinden oluşurlar. Soğutucu yüzeyler olarak muhtelif dilimlere haiz radyatör gruplarının kullanılması da mümkündür.

Müşteri isteğine bağlı olarak IEC 144 standartlarına uygun sacdan yapılmış koruma kutusu kapak üstünde bushingleri kapatabilir ya da BS 2562 ‘ye uygun olarak kablo kutuları transformatör yan yüzeylerine monte edilebilir.

Boyama:

İmalatı tamamlanan kazanlar boyahaneye sevk edilir. Sprey yöntemi ile standartlara uygun film kalınlığında boyanan kazanlar montaj ve ardından sevk için hazırdır.
Kurutma ve Yağ Dolumu

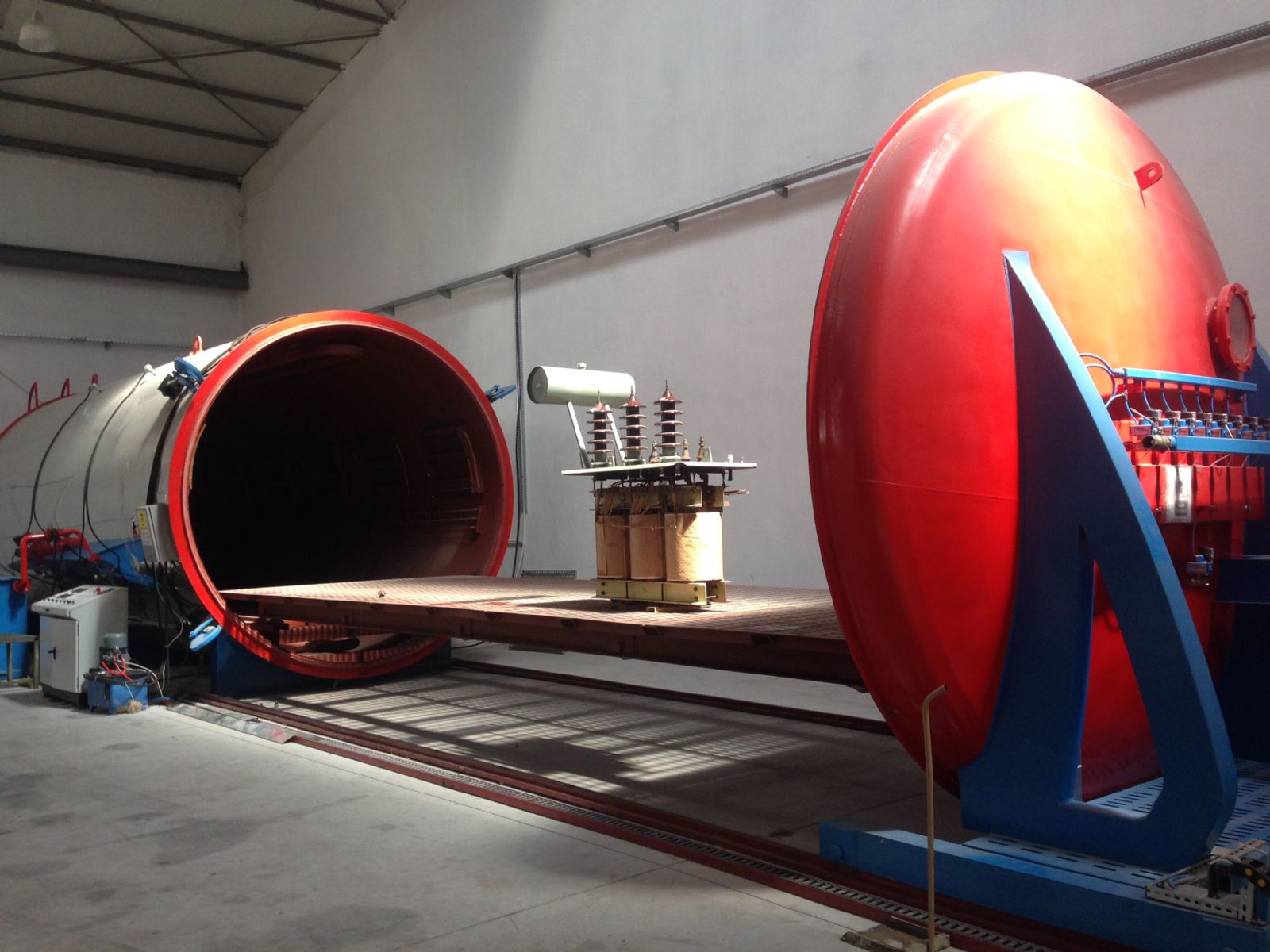

Aktif kısım montajından sonra kurutma fırınına alınan trafolara kurutma işlemi gerilim seviyesi ve güce göre otomatik programlı fırınlarda izolasyon kontrol esaslı yapılmaktadır. Fırında kurutulan trafolara yağ dolumu vakum altında yapılır. Vakum altında izolasyon yağının aktif kısma mutlak etkisi sağlanarak yalıtım ve soğutmadan trafo işletme sürecinde maximum verim alınması amaçlanmaktadır.

TEÇHİZAT
- Güç plakası
- Boşta veya Yük altında kademe değiştirici
- Yağ doldurma vanası
- Yağ boşaltma ve örnek alma vanası
- Yağ seviye göstergesi
- Yağ tasfiye vanası
- Kazan ve kapak üzerinde iki adet topraklama
- Termometre cebi
- Hava kurutucusu
- Ark boynuzları
SİPARİŞ ÜZERİNE TAKILAN TEÇHİZAT
- İki eksen yönünde ayarlanabilen tekerlekler
- Basınç emniyet valfı
- Bucholz rölesi (çift kapama kontaklı)
- Kadranlı termometre (çift kapama kontaklı)
- Yağ seviye göstergesi
- Davlumbaz
- Kablo kutusu
- Plug-in izolatör
- Sargı sıcaklık termometresi
- Hermetik koruyucu cihaz (hermetik trafolar için)
- Termistör
